یکی از مهمترین فناوریهای ایمنی در خودروهای تویوتا و لکسوس ، سیستم سنسور سپرعقب و سپر جلو یا سنسور پارک است.
این سیستم امروزه بهعنوان استاندارد در بسیاری از خودروهای تویوتا و لکسوس نصب میشود و به رانندگان کمک میکند تا هنگام حرکت به عقب یا جلو، موانع پشت و جلو خودرو را شناسایی کنند . با توجه به افزایش تراکم ترافیک ، آشنایی با نحوه عملکرد و عیبیابی این سیستم برای هر رانندهای ضروری است.
سنسور سپر یا سنسور پارک چیست ؟
سنسور سپر یک سیستم الکترونیکی است که وظیفه تشخیص موانع در مسیر حرکت خودرو به عقب یا جلو را بر عهده دارد. این سیستم با استفاده از فناوری اولتراسونیک (فراصوت) یا در برخی مدلها با فناوری الکترومغناطیسی، فاصله بین خودرو و نزدیکترین مانع را اندازهگیری کرده و از طریق هشدارهای صوتی یا تصویری به راننده اطلاع میدهد.
رایجترین نوع سنسور پارک، سنسورهای اولتراسونیک هستند. این سنسورها با انتشار امواج صوتی با فرکانس بالا کار میکنند. این فرکانس بالاتر از محدوده شنوایی انسان است، بنابراین صدایی توسط انسان شنیده نمیشود.
زمانی که امواج صوتی به یک مانع برخورد میکنند بازتاب شده و به سنسور بازمیگردند. سیستم با اندازهگیری زمان رفت و برگشت این امواج، فاصله تا مانع را محاسبه میکند.
فرآیند تشخیص مانع :
هنگامی که راننده دنده عقب را انتخاب میکند، سیستم سنسور بهصورت خودکار فعال میشود. سنسورها امواج را در زوایای مشخصی منتشر میکنند. این امواج یک ناحیه پوشش دهی به شکل مخروط ایجاد میکنند که معمولاً زاویهای بین ۶۰ تا ۱۲۰ درجه را در برمیگیرد.
پس از تشخیص مانع، سیستم هشدار فعال میشود. در سیستمهای صوتی، با نزدیکتر شدن خودرو به مانع، سرعت تکرار بوق افزایش مییابد. در فاصلهای مشخص که به آن فاصله هشدار بحرانی گفته میشود، بوق بهصورت ممتد و پیوسته درمیآید که نشان دهنده نزدیکی بسیار زیاد به مانع است.
سیستمهای تصویری نیز اطلاعات را بهصورت بصری روی صفحهنمایشگر داخل کابین نشان میدهند.
انواع سنسور سپر تویوتا :
این نوع سنسور، رایجترین و پرکاربردترین نوع سنسور پارک است. سنسورهای اولتراسونیک به دو دسته تقسیم میشوند:
سنسورهای فروسرخ فعال: این سنسورها نور مادونقرمز منتشر کرده و بازتاب آن را دریافت میکنند. دقت این سنسورها در شرایط آبوهوایی مختلف ممکن است کاهش یابد.
سنسورهای اولتراسونیک پیزوالکتریک: این سنسورها از کریستالهای پیزوالکتریک برای تولید و دریافت امواج صوتی استفاده میکنند.
سنسورهای الکترومغناطیسی از میدانهای مغناطیسی برای تشخیص موانع استفاده میکنند. این نوع سنسور معمولاً بهصورت نواری در داخل سپر نصب میشود و برخلاف سنسورهای اولتراسونیک، نیازی به سوراخکاری سپر ندارد. سنسورهای الکترومغناطیسی در تشخیص اجسام نازک مانند تیرهای باریک دقت بیشتری دارند.
سیستمهای دوربین پارک که گاهی بهعنوان جایگزین یا مکمل سنسورهای اولتراسونیک استفاده میشوند، تصویر زندهای از فضای پشت یا جلو خودرو روی صفحه نمایشگر نشان میدهند. برخی از این سیستمها مجهز به خطوط راهنمای پارک هستند که مسیر حرکت خودرو را پیشبینی میکنند.
اجزا تشکیل دهنده سنسور سپر :

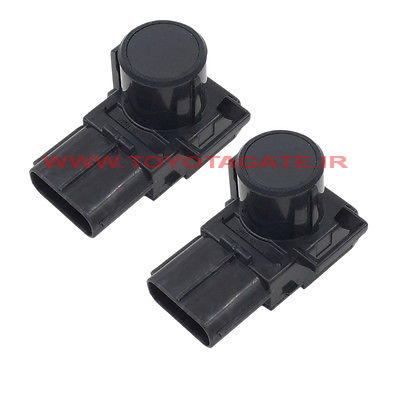

سنسورها
سنسورها مهمترین بخش سیستم هستند و وظیفه انتشار و دریافت امواج را بر عهده دارند. هر سنسور از یک فرستنده و یک گیرنده تشکیل شده است. این قطعات معمولاً از مواد پیزوالکتریک ساخته میشوند.
واحد کنترل الکترونیکی :
واحد کنترل، مغز سیستم سنسور است. این قطعه سیگنالهای دریافتی از سنسورها را پردازش کرده و فرمانهای لازم را به سیستم هشدار صوتی و نمایشگر ارسال میکند. ECU همچنین پارامترهایی مانند حساسیت سنسور و فواصل هشدار را تنظیم میکند.
هشدار صوتی :
سیستم موردبحث وظیفه تولید صدای هشدار را دارد. این قطعه معمولاً در داخل کابین و در محلی قابل شنیدن برای راننده نصب میشود. کیفیت و بلندی صدای هشدار صوتی در تجربه کاربری سیستم نقش مهمی دارد.
نمایشگر:
برخی سیستمها مجهز به نمایشگر هستند که اطلاعات را بهصورت بصری نیز نمایش میدهند. این نمایشگرها ممکن است بهصورت جداگانه نصب شوند یا با سیستم مولتیمدیای خودرو یکپارچه باشند.
مشکلات رایج در سنسور سپرها :
سنسور کار نمیکند
اگر سیستم سنسور بهطورکلی کار نمیکند، اولین اقدام بررسی فیوز مربوطه است. سوختن فیوز یکی از شایعترین دلایل عدم عملکرد سیستم است. در صورت سالم بودن فیوز، بررسی اتصالات و سیمکشی ضروری است. شل شدن یا خوردگی کانکتورها میتواند باعث قطع ارتباط الکتریکی شود.
سنسور صدای بوق ممتد میدهد
صدای بوق ممتد و بدون وقفه معمولاً نشانه خرابی یکی از سنسورها است. در این حالت، سنسور معیوب سیگنال اشتباهی ارسال میکند که سیستم آن را بهعنوان مانع بسیار نزدیک تفسیر میکند. برای تشخیص سنسور خراب، میتوان هر سنسور را جداگانه جدا کرده و عملکرد سیستم را بررسی کرد.
سنسور بهدرستی فاصله را تشخیص نمیدهد
خطای تشخیص فاصله میتواند دلایل مختلفی داشته باشد. تجمع آلودگی، گردوغبار، یا یخ روی سطح سنسور یکی از این دلایل است. تمیز کردن سطح سنسور با یک پارچه نرم و مرطوب معمولاً این مشکل را برطرف میکند. همچنین نصب نادرست سنسور یا آسیبدیدگی سطح آن نیز میتواند باعث خطای تشخیص شود.
بوق هشدار کار نمیکند
اگر سنسورها سالم هستند اما صدای هشدار شنیده نمیشود، احتمال خرابی سیستم هشدار صوتی یا واحد کنترل وجود دارد. بررسی ولتاژ ورودی به سیستم و در صورت لزوم، تعویض آن معمولاً مشکل را حل میکند.
سنسور بهطور متناوب کار میکند
عملکرد متناوب سیستم معمولاً ناشی از اتصالات ضعیف است. لرزش ناشی از حرکت خودرو میتواند باعث شل شدن تدریجی کانکتورها شود. بررسی و محکمسازی تمامی اتصالات الکتریکی در این حالت توصیه میشود.
هشدارهای کاذب
هشدارهای کاذب یعنی سیستم وجود مانع را نشان میدهد درحالیکه مانعی وجود ندارد. این مشکل میتواند ناشی از نصب سنسور در زاویه نادرست، تداخل با سنسورهای خودروهای دیگر، یا شرایط محیطی خاص مانند بارندگی شدید باشد. تنظیم مجدد زاویه سنسورها یا کاهش حساسیت سیستم میتواند این مشکل را برطرف کند.
نگهداری از سنسورهای سپر :
تمیز نگهداشتن سنسورها
سطح سنسورها باید همیشه تمیز و عاری از آلودگی باشد. شستشوی منظم خودرو و تمیز کردن سنسورها با پارچه نرم، عملکرد صحیح سیستم را تضمین میکند. از استفاده از مواد شیمیایی قوی یا اشیاء تیز برای تمیز کردن سنسور خودداری کنید.
بررسی دورهای اتصالات
لرزش طبیعی خودرو در طول زمان میتواند اتصالات الکتریکی را شل کند. توصیه میشود در سرویسهای دورهای خودرو، اتصالات سیستم سنسور نیز بررسی و در صورت لزوم محکم شوند.
جلوگیری از ضربه به سنسورها
سنسورهای نصبشده روی سپر در معرض خطر ضربه مستقیم هستند. هنگام پارک کردن یا حرکت در فضاهای تنگ، مراقب باشید تا ضربهای به سپر و سنسورها وارد نشود.
اگر خودروی شما فاقد این سیستم است و میخواهید آن را نصب کنید حتماً موارد زیر را در نظر بگیرید.
تعداد سنسورها
سیستمهای سنسور پارک معمولاً با ۲، ۳، ۴، یا ۶ سنسور عرضه میشوند. سیستمهای ۴ سنسوره که دو سنسور در هر طرف سپر نصب میشوند، پوشش مناسبی برای اکثر خودروهای سواری فراهم میکنند. برای خودروهای شاسیبلند یا ونهای بزرگ، سیستمهای ۶ سنسوره توصیه میشود.
کیفیت سنسور
سنسورهای باکیفیت معمولاً دارای قابلیت تشخیص زاویهای بهتر و دقت بالاتری هستند. سنسورهای با پوشش ضدآب و مقاوم در برابر گردوغبار عمر طولانیتری دارند.
نوع نمایشگر
سیستمهای مختلف از انواع مختلفی از نمایشگرها استفاده میکنند. برخی فقط از بوق استفاده میکنند، برخی نمایشگر LED ساده دارند و برخی دیگر نمایشگر LCD یا اتصال به دوربین پارک ارائه میدهند. انتخاب نوع نمایشگر بستگی به نیاز و بودجه خریدار دارد.
